Technical Deep Dive: Simulatietools en Engineering Workflows
Simulatietechnologie is een essentieel onderdeel geworden van de hedendaagse engineering. Ze stelt organisaties in staat om producten te ontwerpen, testen en optimaliseren in een virtuele omgeving voordat fysieke prototypes worden gebouwd. De integratie van simulatietools in CAD‑platformen zoals Creo heeft de manier waarop ingenieurs producten ontwikkelen ingrijpend veranderd en het proces efficiënter, nauwkeuriger en flexibeler gemaakt.
Creo Simulate Live
Creo Simulate Live onderscheidt zich door zijn vermogen om realtime simulatieresultaten rechtstreeks binnen de CAD‑modelleeromgeving weer te geven. Door gebruik te maken van de kracht van moderne grafische kaarten kunnen ingenieurs onmiddellijk zien hoe ontwerpwijzigingen invloed hebben op structurele, thermische, modulaire en vloeistof prestaties. De workflow is eenvoudig: de ingenieur stelt de werkdirectory in, opent de samenstelling en definieert de simulatiescope door specifieke componenten te selecteren. Vervolgens worden beperkingen en belastingen toegevoegd en wordt de analyse uitgevoerd zonder de ontwerpomgeving te verlaten. Deze directe feedback is bijzonder waardevol in de eerste fases van productontwikkeling, waar snelle iteratie kan leiden tot aanzienlijke verbeteringen in prestaties en maakbaarheid. De onderliggende technologie is gebaseerd op Ansys‑solvers, wat garant staat voor betrouwbare en robuuste resultaten.
Creo Simulate
Voor gedetailleerdere en geavanceerdere analyses biedt Creo Simulate een uitgebreide reeks mogelijkheden voor eindige‑elementenanalyse (FEA). Omdat het is geïntegreerd in Creo Parametric, werkt het direct met native CAD‑bestanden en verloopt de overgang van ontwerp naar simulatie naadloos. Het proces begint met het opdelen van de geometrie in eindige elementen (balken, schalen of massieve elementen), elk met wiskundige vergelijkingen die voorspellen hoe de structuur reageert op verschillende belastingen en beperkingen. Lineaire statische analyse vormt de basis, maar dankzij geavanceerde modules ondersteunt de tool ook dynamische, niet‑lineaire en thermische simulaties. Ingenieurs kunnen complexe gedragingen modelleren, zoals grote vervormingen, niet‑lineaire materiaaleigenschappen en tijdelijke thermische effecten. Idealiseringsopties inclusief balken en middenvlakken, maken vereenvoudigde modellering mogelijk, terwijl geavanceerde meshing instellingen zorgen voor een nauwkeurige weergave van complexe geometrieën. In de praktijk wordt Creo Simulate geopend via de tab Toepassingen en de workflow bevat de stappen voor het toewijzen van materiaalgegevens, het definiëren van randvoorwaarden, het uitvoeren van de analyse en het interpreteren van spannings‑ en verplaatsingsvelden. Voor zeer complexe niet‑lineaire contactproblemen stappen ingenieurs vaak over op Ansys vanwege zijn superieure mogelijkheden.
Creo Ansys Simulation
De samenwerking tussen Creo en Ansys heeft geleid tot een krachtig simulatieplatform dat de intuïtieve ontwerptools van Creo combineert met de geavanceerde analysecapaciteiten van Ansys. Creo Ansys Simulation voert berekeningen rechtstreeks uit op de native CAD‑bestanden, waardoor de workflow wordt gestroomlijnd en fouten door dataconversie worden beperkt. De meshing technologie is afkomstig van Ansys en staat bekend om zijn nauwkeurigheid en efficiëntie. De gebruikersinterface lijkt sterk op die van Creo Simulate, waardoor de overstap voor ingenieurs eenvoudig is. Bij elke nieuwe release worden meer Ansys‑functionaliteiten in Creo geïntegreerd, waardoor de kloof tussen beide platformen steeds kleiner wordt. Ondanks de groeiende kracht van Creo Ansys blijven veel organisaties Creo Simulate gebruiken voor routinematige engineeringtaken en reserveren ze Ansys voor de meest veeleisende analyses.
Integratie met Mathcad Prime

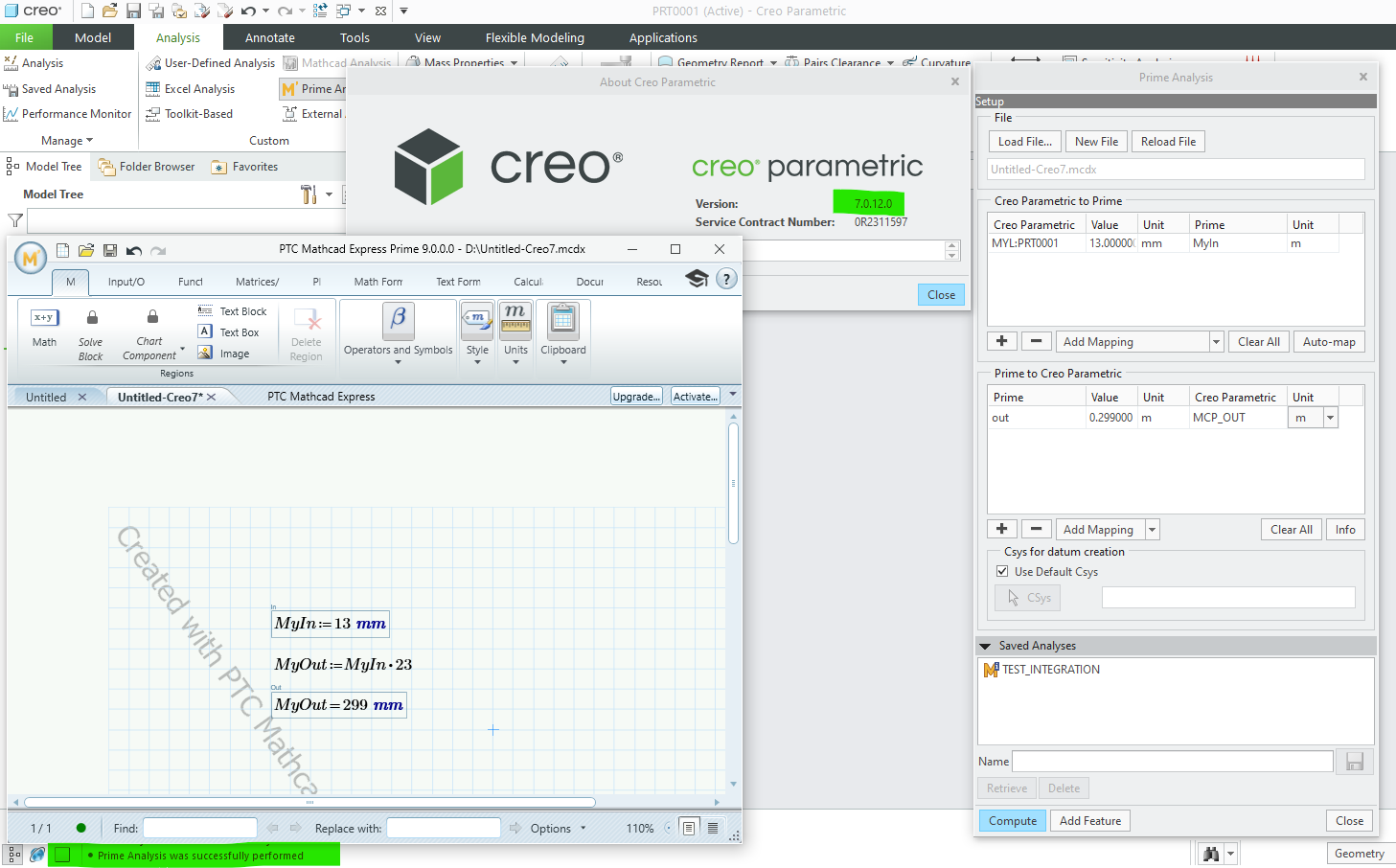

Mathcad Prime voegt een extra laag van geavanceerdheid toe aan de simulatieworkflow door geautomatiseerde technische berekeningen en parametrische updates mogelijk te maken. Ingenieurs kunnen parameters vanuit Creo doorsturen naar Mathcad Prime‑werkbladen, waar complexe berekeningen worden uitgevoerd, zoals bijvoorbeeld de doorbuiging van balken of spanningsanalyses. De resultaten worden vervolgens teruggestuurd naar het CAD‑model, zodat ontwerpwijzigingen direct worden weerspiegeld in de simulatie. Deze bidirectionele gegevensuitwisseling versnelt de validatie van ontwerpkeuzes en de optimalisatie van prestaties. Een ingenieur kan bijvoorbeeld een doorbuigingsparameter in Mathcad wijzigen, de materiaaleigenschappen in Creo aanpassen en onmiddellijk het effect op het totale ontwerp zien. Deze nauwe integratie ondersteunt snelle prototyping en iteratieve ontwikkeling en verkort aanzienlijk de tijd tot marktintroductie.
Gespecialiseerde Simulatiethema’s
Geavanceerde simulatieprocessen vereisen vaak specifieke technieken. AutoGEM‑verbeteringen bieden geavanceerde controle over de meshing techniek en maken het mogelijk om schalen en dunne massieve delen te converteren, waarbij een breed scala aan elementtypen wordt ondersteund, zoals vierkanten, rechthoeken, wigvormen en tetraëders. Scheurmodellering is een andere belangrijke functionaliteit die het mogelijk maakt om spanningsconcentraties en faalmechanismen te simuleren op basis van oppervlaktegeometrie. Gewogen en starre koppelingen worden gebruikt om onafhankelijke en afhankelijke delen van assemblages te verbinden en de analyse van bruggen, massapunten en zwaartekrachteffecten te ondersteunen. Plaatwerk‑ en lassimulaties worden geautomatiseerd, waarbij het systeem lasnaden, belastingssets en beperkingen automatisch herkent en modelleert. De integratie met Windchill zorgt voor veilige opslag en beheer van simulatieresultaten en meshes, wat de traceerbaarheid en versiecontrole door de hele productlevenscyclus verbetert. Tot slot maakt de mogelijkheid om simulatierapporten in HTML‑formaat te exporteren, inclusief duidelijke benamingen voor belastingen, beperkingen, materialen en analyses, het eenvoudiger om resultaten te interpreteren en te communiceren.
Best Practices in Engineering
De effectiviteit van simulatietools hangt niet alleen af van hun technische mogelijkheden, maar ook van de expertise van de ingenieurs die ze gebruiken. Het principe Garbage In, Garbage Out benadrukt het belang van correcte instellingen en nauwkeurige invoergegevens. Validatie aan de hand van fysieke testen of erkende referenties is essentieel om betrouwbare en bruikbare resultaten te garanderen. Voortdurende kennisontwikkeling is noodzakelijk om op de hoogte te blijven van nieuwe functies en best practices. Samenwerking tussen teams wordt verder verbeterd door de integratie van simulatieprocessen met PLM‑systemen zoals Windchill.
